หมายเลขโมดูล |
SNS22195-V1.0 |
เซ็นเซอร์ |
Sony IMX290 |
|
ปณิธาน |
1920 × 1080 |
มิติ |
(ปรับแต่งได้) |
|
เลนส์ FOV |
74 องศา (ไม่บังคับ) |
ประเภทโฟกัส |
FF |
|
ส่วนต่อประสาน |
mipi |
คุณสมบัติ |
Full HD 120fps |
คำอธิบายผลิตภัณฑ์
โมดูลกล้อง IMX290 (SNS22195 - v1.0) นำเสนอโซลูชันการถ่ายภาพที่มีความยืดหยุ่นและพร้อมใช้งาน การสนับสนุน MIPI, LVDS และ CMOS คู่ขนานมันเชื่อมต่อได้อย่างง่ายดายกับโปรเซสเซอร์กระแสหลักรวมถึง Qualcomm, Allwinner, MTK, Rockchip, Hisilicon และ STM32
ด้วยความละเอียด 2.13 MP, การสตรีม HD Full HD 120fps และการควบคุมการเปิดรับแสงขั้นสูง IMX290 ให้ความสมดุลของประสิทธิภาพและประสิทธิภาพสำหรับผู้รวมระบบ การใช้พลังงานต่ำการลงทะเบียนที่ตั้งโปรแกรมได้และการออกแบบขนาดกะทัดรัดทำให้เหมาะสำหรับการมองเห็น AI หุ่นยนต์ระบบรักษาความปลอดภัยแบบฝังและการตรวจสอบอุตสาหกรรม
ไฮไลท์
สูง - การถ่ายภาพความเร็ว- 1920 × 1080 Full HD @ 120fps
อินเทอร์เฟซที่ยืดหยุ่น- MIPI (2/4 เลน), LVDS, SDR แบบขนานสำหรับการรวมง่าย
ช่วงไดนามิกกว้าง (WDR)- multi - การเปิดรับแสงและการทับซ้อนแบบดิจิตอลสำหรับการถ่ายภาพที่สมดุล
การออกแบบพลังงานต่ำและกะทัดรัด- เหมาะสำหรับระบบการมองเห็นแบบฝังและพกพา

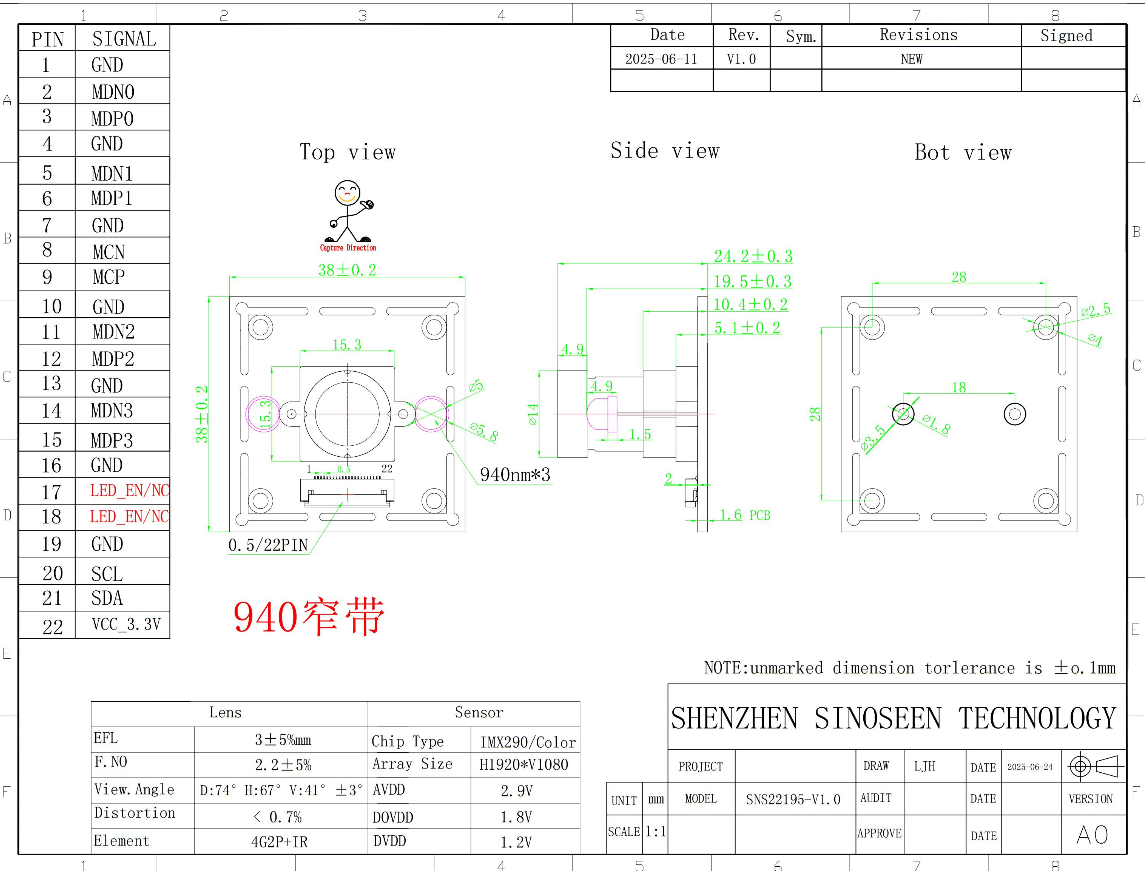

แผนผังโครงสร้าง
พารามิเตอร์
โมดูลกล้อง IMX290 (SNS22195-V1.0) ข้อมูลจำเพาะ
ข้อมูลโมดูล
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
แบบอย่าง |
SNS22195-v1.0 |
|
เซ็นเซอร์ |
Sony IMX290 CMOS |
|
ส่วนต่อประสาน |
MIPI (2/4 เลน), LVDS, SDR แบบขนาน |
|
รูปแบบออปติคัล |
1/2.8 นิ้ว |
|
ขนาดพิกเซล |
2.9 µm × 2.9 µm |
|
ปณิธาน |
1920 × 1080 (2.07 MP) |
|
อัตราเฟรม |
1920 × 1080 @ 120 fps |
|
ประเภทชัตเตอร์ |
ชัตเตอร์รีดอิเล็กทรอนิกส์ (เวลารวมตัวแปร) |
|
ประเภทโฟกัส |
โฟกัสคงที่ (FF) |
|
เลนส์ FOV (ไม่บังคับ) |
74 องศา |
ลักษณะไฟฟ้า
|
พารามิเตอร์ |
ค่า |
|
อุปทานแบบอะนาล็อก (AVDD) |
2.9 V |
|
Digital Core (DVDD) |
1.2 V |
|
I/O แรงดันไฟฟ้า (IOVDD) |
1.8 V |
|
การใช้พลังงาน |
พลังงานต่ำ (ปรับให้เหมาะสมสำหรับแอปพลิเคชันที่ฝังอยู่) |
คุณสมบัติคุณภาพของภาพ
|
คุณสมบัติ |
รายละเอียด |
|
ความละเอียด ADC |
10 บิต / 12 บิต |
|
กำไรจากการแปลง |
โหมด HCG / LCG |
|
ช่วงอัตราขยายแบบอะนาล็อก |
0 - 30 dB (ขั้นตอน 0.3 dB) |
|
ช่วงอัตราขยายดิจิตอล |
0.3 - 33 dB (ขั้นตอน 0.3 dB) |
|
ช่วงไดนามิก |
ช่วงไดนามิกกว้าง (WDR) |
|
วิธี WDR |
multi - การเปิดรับ WDR, Digital Overlap WDR |
|
การลดเสียงรบกวน |
กระแสสีเข้มต่ำการออกแบบรอยเปื้อนต่ำ |
ลักษณะทางกล
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
ขนาดโมดูล |
38 มม. × 38 มม. |
|
ความสูงของแพ็คเกจ |
24.2 ± 0.3 มม. |
|
ขนาดฐาน |
15.3 × 15.3 มม. |
|
อุณหภูมิปฏิบัติการ |
-20 องศา ~ +70 องศา |
|
อุณหภูมิที่เก็บ |
-30 องศา ~ +85 องศา |
|
ตัวกรอง IR |
ตัด 650 นาโนเมตร |
ความเข้ากันได้ของแพลตฟอร์ม
- ระบบปฏิบัติการ: Windows XP / Win7 / Android / Linux
- แพลตฟอร์มที่รองรับ: Qualcomm, Rockchip (RK), MTK, Allwinner, Hisilicon, STM32
