ทำความเข้าใจว่าโมดูลกล้องทำงานอย่างไร: ดำน้ำลึกสำหรับวิศวกร

ในการมองเห็นการทำความเข้าใจองค์ประกอบหลักเป็นกุญแจสำคัญ ที่โมดูลกล้องตั้งอยู่ในใจกลางของหลายระบบ วิศวกรและผู้เชี่ยวชาญด้านอุตสาหกรรมจำเป็นต้องเข้าใจโมดูลกล้องทำงานอย่างไร- บทความนี้อธิบายกระบวนการทั้งหมด เราจะสำรวจโมดูลกล้องทำงานหลักการ เราจะเน้นบทบาทที่สำคัญของไฟล์โมดูลควบคุมกล้อง.

A โมดูลกล้องแปลงแสงเป็นข้อมูลดิจิตอล สิ่งนี้เกี่ยวข้องกับหลายขั้นตอน กระบวนการเริ่มต้นเมื่อแสงเข้าสู่เลนส์- แสงนี้กระทบกับเซ็นเซอร์ภาพ- ที่นี่มันแปลงเป็นสัญญาณไฟฟ้าโมดูลกล้องคืออะไร?เราพูดถึงมันในบทความก่อนหน้า

สัญญาณเหล่านี้ไปที่โปรเซสเซอร์ออนบอร์ด นี่คือตัวประมวลผลสัญญาณภาพ (ISP) ที่ISPปรับแต่งสัญญาณดิบเหล่านี้ มันสร้างภาพดิจิตอลที่ชัดเจนและใช้งานได้ ในที่สุดข้อมูลที่ประมวลผลนี้จะส่งไปยังระบบโฮสต์ ระบบนั้นใช้ภาพสำหรับการแสดงผลการวิเคราะห์หรือการบันทึก

Key Components Of Camera Module — โมดูลกล้องของ MuchVision

มาทำลายไฟล์โมดูลกล้องทำงานกระบวนการ. ขั้นตอนที่แตกต่างเหล่านี้ชี้แจงฟังก์ชั่นที่สำคัญแต่ละอย่าง การทำความเข้าใจกับขั้นตอนเหล่านี้ช่วยให้วิศวกรแก้ปัญหาและเพิ่มประสิทธิภาพประสิทธิภาพ

การเดินทางเริ่มต้นด้วยเลนส์- มันเป็นองค์ประกอบแสงหลัก ที่เลนส์รวบรวมและโฟกัสแสง มันนำแสงไปยังเซ็นเซอร์ภาพ- คุณภาพและข้อกำหนดของมันส่งผลกระทบต่อมุมมองความลึกของสนามและความคมชัด ออกแบบมาอย่างดีเลนส์เป็นสิ่งสำคัญสำหรับการได้มาซึ่งภาพที่ดีที่สุดในทุก ๆ ด้านโมดูลกล้อง.

แสงโฟกัสจากนั้นก็กระทบเซ็นเซอร์ภาพ- โดยทั่วไปแล้วเซ็นเซอร์นี้เป็นชิป CMOS CMOS เป็นวิธีการที่ทันสมัยโมดูลกล้องการออกแบบ แต่ละพิกเซลเล็ก ๆ บนเซ็นเซอร์มีโฟโตไดโอด โฟโตไดโอดนี้ใช้เอฟเฟกต์โฟโตอิเล็กทริก มันแปลงโฟตอนแสงเป็นประจุไฟฟ้า แสงมากขึ้นหมายถึงการชาร์จที่ใหญ่ขึ้น นี่เป็นขั้นตอนแรกที่สำคัญ มันเปลี่ยนแสงทางกายภาพเป็นสัญญาณไฟฟ้า

พิกเซลสร้างประจุไฟฟ้า นี่คือสัญญาณอะนาล็อก เพื่อเป็นประโยชน์สำหรับการประมวลผลดิจิตอลพวกเขาต้องการการแปลง ตัวแปลงแบบอะนาล็อกเป็นดิจิตอล (ADC) ทำสิ่งนี้ มันแปลแรงดันไฟฟ้าที่แตกต่างกันเป็นค่าดิจิตอลแบบไม่ต่อเนื่อง ในสมัยใหม่โมดูลกล้องออกแบบ ADC มักจะรวมเข้ากับไฟล์เซ็นเซอร์ภาพชิป. สิ่งนี้ทำให้เพรียวลมโมดูลกล้องทำงานท่อ

หลังจาก ADC ข้อมูลดิจิตอลดิบจะย้ายไปยังตัวประมวลผลสัญญาณภาพ (ISP) ที่นี่การเพิ่มประสิทธิภาพของภาพที่สำคัญเริ่มขึ้น ที่ISPจัดการงานที่สำคัญมากมาย มันแปลงข้อมูลเซ็นเซอร์ดิบให้เป็นภาพที่น่าพึงพอใจและใช้งานได้ การประมวลผลนี้มีความสำคัญสำหรับไฟล์โมดูลกล้องทำงานอย่างมีประสิทธิภาพในสถานการณ์จริง

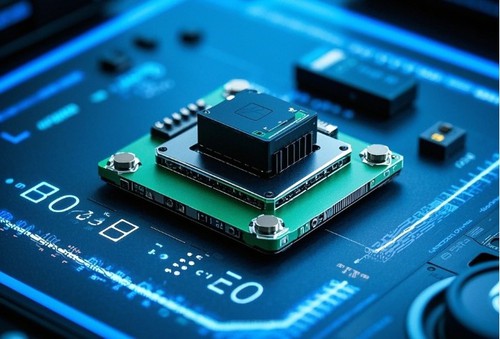

Software helps release the performance of the camera module

ที่โมดูลควบคุมกล้องทำหน้าที่เป็นสมอง มันมักจะเป็นส่วนหนึ่งของไฟล์ISPหรือไมโครคอนโทรลเลอร์แยกต่างหาก มันเตรียมกระบวนการจับภาพทั้งหมด งานหลักคือการจัดการและควบคุมพารามิเตอร์ สิ่งนี้ทำให้มั่นใจได้ถึงคุณภาพของภาพที่ดีที่สุดและเชื่อถือได้โมดูลกล้องผลงาน. โมดูลนี้เป็นหลักอินเทอร์เฟซระบบโฮสต์กับไฟล์เซ็นเซอร์ภาพ.

ฟังก์ชันสำคัญของไฟล์โมดูลควบคุมกล้องรวม:

การควบคุมการเปิดรับแสง:มันปรับไฟล์เซ็นเซอร์ภาพเวลาการเปิดรับแสงและกำไร (ความไว) สิ่งนี้ป้องกันไม่ให้ภาพมืดหรือสว่างเกินไป มันปรับให้เข้ากับสภาพแสงที่แตกต่างกัน
สมดุลสีขาว (AWB):ฟังก์ชั่นนี้แก้ไขการหล่อสี มันทำให้มั่นใจได้ว่าวัตถุสีขาวจะปรากฏสีขาวภายใต้แสงที่แตกต่างกัน (เช่นแสงแดดแสงไฟฟลูออเรสเซนต์) นี่เป็นสิ่งสำคัญสำหรับสีที่แม่นยำโดยเฉพาะอย่างยิ่งในการถ่ายภาพทางการแพทย์หรือการตรวจสอบอุตสาหกรรม
โฟกัสอัตโนมัติ (AF):ถ้าโมดูลกล้องมีโฟกัสอัตโนมัติเลนส์โมดูลควบคุมจะย้ายองค์ประกอบเลนส์ มันปรับโฟกัสสำหรับวัตถุที่คมชัดและชัดเจนในฉาก
การเปิดรับอัตโนมัติ (AE):เช่นเดียวกับการควบคุมการเปิดรับแสงระบบ AE ปรับการตั้งค่าแบบไดนามิก พวกเขาตั้งเป้าหมายเพื่อความสว่างที่ดีที่สุดตลอดทั้งฉาก
การควบคุมอัตราเฟรม:มันจัดการการจับภาพและความเร็วในการส่ง สิ่งนี้มีความสำคัญสำหรับระบบเรียลไทม์ ตัวอย่างรวมถึงการเฝ้าระวังวิดีโอหรือความเร็วสูงวิสัยทัศน์ของเครื่องจักร.
การจัดการส่วนต่อประสาน:โมดูลควบคุมจัดการโปรโตคอลการสื่อสาร เหล่านี้รวมถึง MIPI CSI-2, USB และ Ethernet ช่วยให้มั่นใจได้ว่าการถ่ายโอนข้อมูลที่เหมาะสมไปยังโปรเซสเซอร์โฮสต์ สิ่งนี้สำคัญสำหรับโมดูลกล้องทำงานอย่างไรในระบบขนาดใหญ่
การจัดการพลังงาน:มันควบคุมการใช้พลังงานสำหรับความแตกต่างโมดูลกล้องส่วนประกอบ สิ่งนี้จะปรับประสิทธิภาพและประสิทธิภาพความร้อนให้เหมาะสม

ไม่มีการทำงานโมดูลควบคุมกล้อง,โมดูลกล้องจะผลิตข้อมูลดิบที่ยังไม่ผ่านกระบวนการเท่านั้น ข้อมูลนี้จะใช้หรือตีความได้ยากมาก

เมื่อเราถามกล้องทำงานอย่างไรทีละขั้นตอนเรามักจะหมายถึงห่วงโซ่การถ่ายภาพทั้งหมด ที่โมดูลกล้องเป็นแกนกลาง แต่ระบบที่สมบูรณ์จะเพิ่มเลเยอร์ของฟังก์ชันการทำงาน

Optical Stage (เลนส์):แสงเข้าและมุ่งเน้นไปที่เซ็นเซอร์โดยเลนส์- ขั้นตอนแรกนี้เป็นพื้นฐานสำหรับทุก ๆกล้อง.
เวทีเซ็นเซอร์ (โฟโตไดโอด, ADC):ที่เซ็นเซอร์ภาพแปลงแสงเป็นสัญญาณไฟฟ้าดิจิตอลดิบ สิ่งนี้เกิดขึ้นในระดับพิกเซล
ขั้นตอนการประมวลผล (ISP, โมดูลควบคุมกล้อง):ที่ISPนำโดยโมดูลควบคุมกล้องประมวลผลสัญญาณดิบเหล่านี้ มันใช้การแก้ไขและการปรับปรุง สิ่งเหล่านี้รวมถึง denoising, การแก้ไขสีและการเพิ่มประสิทธิภาพช่วงไดนามิก สิ่งนี้จะแปลงข้อมูลเซ็นเซอร์ดิบเป็นรูปแบบภาพที่ดูได้
การบีบอัดและการเข้ารหัส (ไม่บังคับ):สำหรับสตรีมวิดีโอหรือภาพขนาดใหญ่ข้อมูลอาจถูกบีบอัด รูปแบบรวมถึง JPEG หรือ H.264 สิ่งนี้ทำโดยISPหรือตัวเข้ารหัสแยกต่างหาก ลดขนาดไฟล์สำหรับการจัดเก็บหรือการส่งที่มีประสิทธิภาพ
การส่ง/การจัดเก็บ:ข้อมูลภาพที่ประมวลผลจะส่งไปยังอุปกรณ์โฮสต์ นี่อาจเป็นคอมพิวเตอร์บอร์ดฝังตัวหรือหน่วยเก็บข้อมูล อินเทอร์เฟซมาตรฐานเช่น USB, MIPI CSI-2, Ethernet หรือ HDMI ให้แน่ใจว่าการไหลของข้อมูลที่เชื่อถือได้
เลเยอร์แอปพลิเคชัน:ระบบโฮสต์ใช้ข้อมูลภาพเพื่อวัตถุประสงค์เฉพาะ สิ่งนี้อาจแสดงการเรียกใช้อัลกอริทึม AI สำหรับการตรวจจับวัตถุการบันทึกวิดีโอหรือดำเนินการวิเคราะห์โดยละเอียดในวิสัยทัศน์ของเครื่องจักรแอปพลิเคชัน

กระบวนการทีละขั้นตอนนี้แสดงให้เห็นถึงการทำงานเป็นทีมที่ราบรื่นระหว่างฮาร์ดแวร์และซอฟต์แวร์อย่างสมบูรณ์กล้องระบบ.

ความเข้าใจโมดูลกล้องทำงานอย่างไรไม่ใช่แค่ทฤษฎี มันส่งผลกระทบต่อการวัดประสิทธิภาพที่สำคัญ นี่คือสิ่งที่วิศวกรจัดลำดับความสำคัญเมื่อเลือกโมดูล

ที่เซ็นเซอร์ภาพการนับพิกเซลเป็นตัวกำหนดความละเอียดของโมดูล ตัวอย่าง ได้แก่ 2MP หรือ 8MP ความละเอียดที่สูงขึ้นหมายถึงการจับรายละเอียดเพิ่มเติม ที่เลนส์คุณภาพและISPพลังการประมวลผลยังมีผลต่อคุณภาพของภาพสุดท้ายอย่างมาก ความต้องการความละเอียดของวิศวกรด้วยแบนด์วิดท์ข้อมูลและความสามารถในการประมวลผลของระบบโฮสต์

A โมดูลกล้องความสามารถในการดำเนินการในสภาพสลัวเป็นสิ่งสำคัญ สิ่งนี้ขึ้นอยู่กับไฟล์เซ็นเซอร์ภาพขนาดพิกเซลและประสิทธิภาพควอนตัม ที่โมดูลควบคุมกล้องจัดการการเปิดรับและได้รับการตั้งค่ามีบทบาทสำคัญ ประสิทธิภาพที่มีแสงน้อยที่ดีเป็นจุดขายเพื่อความปลอดภัยยานยนต์และอุตสาหกรรมกลางแจ้งโมดูลกล้องแอปพลิเคชัน

อัตราเฟรมคือจำนวนภาพที่โมดูลจับได้ต่อวินาที เวลาแฝงต่ำหมายถึงการหน่วงเวลาน้อยที่สุดระหว่างการจับและเอาต์พุต ปัจจัยเหล่านี้มีความสำคัญสำหรับระบบเรียลไทม์ ตัวอย่างเช่นการนำทางหุ่นยนต์การตรวจสอบความเร็วสูงและฟีดวิดีโอสด ที่โมดูลกล้องทำงานความเร็วถูก จำกัด ด้วยอัตราการอ่านข้อมูลของเซ็นเซอร์และISPความสามารถในการประมวลผล

การใช้พลังงานต่ำมีความสำคัญสำหรับอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่หรือปิดผนึก ที่เซ็นเซอร์ภาพและISPการออกแบบส่วนใหญ่กำหนดการดึงพลังงาน มีประสิทธิภาพโมดูลกล้องทำงานลดการสร้างความร้อนให้น้อยที่สุด สิ่งนี้จะช่วยป้องกันการลดลงของประสิทธิภาพและขยายอายุการใช้งานส่วนประกอบ นี่เป็นความท้าทายทั่วไปสำหรับวิศวกรที่ออกแบบโมดูลกล้องขนาดกะทัดรัดการแก้ปัญหา

รู้ดีโมดูลกล้องทำงานอย่างไรช่วยให้วิศวกรใช้เทคโนโลยีนี้ในอุตสาหกรรมที่นับไม่ถ้วน ฟังก์ชั่นหลักของมันช่วยให้สามารถใช้งานได้มากมายการมองเห็นแอปพลิเคชัน

โมดูลกล้องมีความสำคัญในรถยนต์ พวกเขาใช้พลังงานกล้องมองหลัง, ระบบช่วยจอดรถและระบบช่วยคนขับขั้นสูง (ADAS) ฟังก์ชั่น ADAS รวมถึงการรักษาเลนและคำเตือนการชน สำหรับรถยนต์ที่ขับเคลื่อนด้วยตนเองโมดูลหลายโมดูลให้การรับรู้ด้านสิ่งแวดล้อมที่สำคัญ ตลาดกล้องยานยนต์ทั่วโลกพึ่งพาโมดูลเหล่านี้อย่างมากโครงการที่จะเข้าถึง14.5 พันล้านเหรียญสหรัฐภายในปี 2571(Mordor Intelligence, 2023)

ในการตั้งค่าอุตสาหกรรมโมดูลกล้องเป็นกุญแจสำคัญสำหรับคำแนะนำหุ่นยนต์การตรวจสอบอัตโนมัติและการควบคุมคุณภาพ พวกเขาช่วยให้หุ่นยนต์ "ดู" และโต้ตอบกับสภาพแวดล้อม ความแม่นยำของพวกเขาช่วยในการทำงานเช่นการเลือกชิ้นส่วนการประกอบผลิตภัณฑ์และการตรวจสอบข้อบกพร่องในสายการผลิต การบูรณาการของความแข็งแกร่งโมดูลกล้องการออกแบบมีความสำคัญในโรงงานอัตโนมัติและขั้นสูงวิสัยทัศน์ของเครื่องจักรระบบ

โมดูลกล้องกำลังปฏิวัติยา คุณพบพวกเขาในการส่องกล้องเล็ก ๆ สำหรับการผ่าตัดที่มีการรุกรานน้อยที่สุด พวกเขายังใช้พลังงานกล้องจุลทรรศน์ดิจิตอลและเครื่องมือวินิจฉัยในห้องปฏิบัติการ ความสามารถในการส่งภาพความละเอียดสูงในแพ็คเกจขนาดเล็กเป็นสิ่งสำคัญ ช่วยในการตรวจสอบด้วยภาพและการรวบรวมข้อมูลในสภาพแวดล้อมทางการแพทย์ที่ละเอียดอ่อน

ความแพร่หลายของโมดูลกล้องในสมาร์ทโฟนแล็ปท็อปเว็บแคมและอุปกรณ์สมาร์ทโฮมไม่สามารถปฏิเสธได้ พวกเขาเปิดใช้งานการโทรผ่านวิดีโอการจดจำใบหน้าและการเฝ้าระวังอย่างชาญฉลาด ความต้องการอย่างต่อเนื่องสำหรับโมดูลขนาดเล็กและทรงพลังยิ่งกว่านั้นขับเคลื่อนนวัตกรรมในโครงสร้างโมดูลกล้องและเซ็นเซอร์ภาพเทคโนโลยี. ตลาดเซ็นเซอร์ภาพทั่วโลกซึ่งส่วนใหญ่ขับเคลื่อนโดยโมดูลเหล่านี้คาดว่าจะเกิน$ 30 พันล้านภายในปี 2572(MarketSandmarkets, 2024)

จากระบบรักษาความปลอดภัยที่บ้านไปจนถึงการเฝ้าระวังเชิงพาณิชย์ขนาดใหญ่โมดูลกล้องสร้างกระดูกสันหลัง ขนาดกะทัดรัดของพวกเขาช่วยให้สามารถจัดวางได้อย่างรอบคอบ มีความหลากหลายเลนส์ตัวเลือกเปิดใช้งานการตรวจสอบมุมกว้างหรือซูมระยะยาว ความต้องการคุณภาพของภาพที่ดีขึ้นอย่างต่อเนื่องโดยเฉพาะอย่างยิ่งในที่แสงน้อยผลักดันความก้าวหน้าในโมดูลกล้องเทคโนโลยีเซ็นเซอร์สำหรับแอพพลิเคชั่นที่สำคัญเหล่านี้

ที่โมดูลกล้องเป็นงานวิศวกรรมที่ซับซ้อน เป็นสิ่งสำคัญสำหรับอุปกรณ์ใด ๆ ที่ต้อง "ดู" ความเข้าใจโมดูลกล้องทำงานอย่างไรจากพื้นฐานของมันโมดูลกล้องทำงานหลักการสำหรับฟังก์ชั่นขั้นสูงของโมดูลควบคุมกล้องมีความสำคัญ ความรู้นี้ให้อำนาจการมองเห็นวิศวกรที่จะเลือกรวมและเพิ่มประสิทธิภาพโรงไฟฟ้าวิสัยทัศน์ขนาดกะทัดรัดเหล่านี้ ในขณะที่อุตสาหกรรมต้องการระบบที่ชาญฉลาดและเป็นอิสระมากขึ้นบทบาทของโมดูลกล้องจะเติบโตเท่านั้น มันจะยังคงขับเคลื่อนนวัตกรรมในการจับภาพและการประมวลผล

พร้อมที่จะใช้ประโยชน์จากศักยภาพอย่างเต็มที่โมดูลกล้องเทคโนโลยีสำหรับคุณต่อไปการมองเห็นโครงการ?ติดต่อเราเพื่อขอคำแนะนำจากผู้เชี่ยวชาญในการเลือกและบูรณาการอุดมคติโมดูลกล้องโซลูชันที่เหมาะกับความต้องการเฉพาะของคุณ
